Per far partire il programma digitare main.bat nella cartella in cui è stato installato il programma. Lasciare invariati tutti i valori precedenti tranne alcuni.

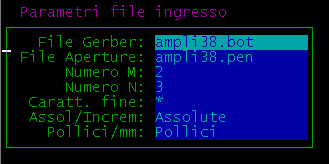

Innanzitutto indicare il nome del file Gerber che si è ottenuto da Orcad Layout, che deve essere inserito nella stessa cartella in cui si trova main.bat. Il file può avere estensione .ger o .bot o .top . Premere <invio> per fare le modifiche. File Aperture: indicare il nome del file delle aperture. Può avere sia l'estensione .pen o altre estensioni.

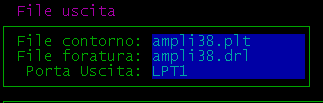

Modificare i due file di uscita. File contorno, può rimanere inalterato, dato che usiamo la esecuzione diretta su LPT1 della scontornatura; mentre il file della foratura va cambiato ogni volta. Nel dare il nome è meglio dare lo stesso nome del file Gerber, mentre la estensione la lasciamo .drlLa porta di uscita la si ottiene premendo <invio> più volte sino ad ottenere LPT1. Se si vuole solo il file di foratura premere più volte fino ad ottenere <NONE>. In tal modo la scontornatura non viene eseguita, ma viene generato solo il file di foratura, da usare con mcdrill.exe.

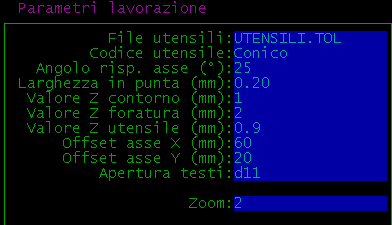

Questa è la parte più delicata, cioè il valore da assegnare per lo Z dell'utensile, per cui occorre fare molta attenzione, in quanto si rischia di rompere la costosa punta, sia dell'intaglio che della foratura. Intanto lo Z rappresenta la misura in mm rispetto allo Z=0 fissato manualmente . Vi sono tre valori di Z, uno per il contorno, uno per la foratura ed uno per l'utensile, cioè la punta da intaglio. Poiché utilizziamo il nasello che protegge la punta, la z del contorno la lasciamo invariata ed agiamo solo sulla Z di foratura e la Z della punta.La z di foratura e quella della punta va fatta per tentativi. Per sicurezza si parte con Z foratura pari a 1.0 mm e con Z dell'utensile pari a 0.2.Scendere con il cursore ed indicare l'offset, cioè la distanza dalla x=0 ed y=0 rispetto alla quale si vuole eseguire lo stampato. Questo in quanto da una unica piastra è meglio ricavare molti circuiti stampati. Essendo la basetta alta 20 cm è meglio non andare oltre per la y. Apertura testi. Indica la apertura, di solito la D10 usata per le scritte o parole o testi da incidere e non da scontornare.

Si può ora accendere la macchina fresatrice, premere <enter> e procedere col programma MicroCam premendo <invio> su <esecuzione lavorazione>

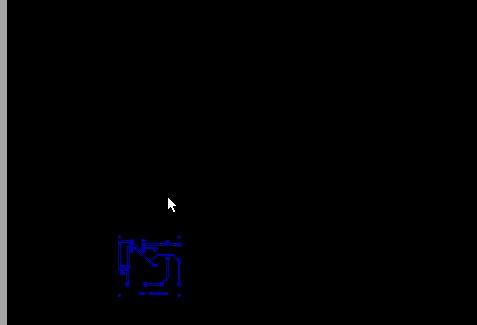

Se tutto è andato bene si deve vedere una miniatura del circuito stampato con la indicazione su dove andrà intagliato rispetto alla piastra. Se lo stampato in colore blu non si vede è meglio fare <esci> con il mouse. Se invece si vede e corrisponde ad un punto libero della piastra, possiamo fare click con il mouse su <avvia>.

Si dovrebbe vedere lo stampato ingrandito con il contorno delle piste e piazzuole di colore blu.

Premere più volte un qualunque tasto, per esempio lo spazio, per far proseguire il programma. Se invece si nota qualche anomalia premere <alt> m per bloccare la esecuzione e quindi <esci> per uscire. Altrimenti continuare a premere un tasto fino a far partire la fresatrice e vedere il contorno delle piste incise in colore bianco.

Guardare costantemente la macchina fresatrice in modo che lavori nei punti previsti senza troppi rumori, ma piuttosto silenziosamente. Se si nota qualche anomalia lieve, premere <alt> dal programma per bloccarla. Se invece si ha paura di rompere qualcosa premere il bottone rosso sulla fresatrice in modo da bloccarla. Per sbloccarla girare verso destra la manopola rossa di protezione.

Una volta finito lo scontorno delle piste, prima di aprire lo sportello della fresatrice, premere il tasto <esci> ed attendere lo spegnimento del motore. Fare attenzione a questo punto, altrimenti si rischia di bloccare il programma e quindi di riavviare il computer. Se si notano comandi di errore sul display della fresatrice "wrong", occorre spegnerla con precauzione.
