Relazione di elettronica



Obiettivo: collaudare il circuito integrato 74LS32 costituito da 4 porte OR.

Enunciato: l’uscita si trova al livello logico 1 quando almeno uno degli ingressi si trova al livello logica uno. L’enunciato è riassunto nella tabella di verità teorica.



A

B

Y

0

0

0

0

1

1

1

0

1

1

1

1

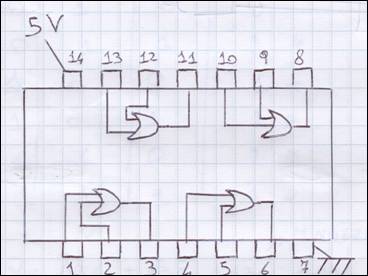

 Per eseguire la prova si è tenuto in considerazione il seguente schema:





Svolgimento della prova:

 Per verificare il funzionamento dell’integrato di tipo 74LS32 abbiamo collegato innanzitutto l’uscita 14 alla tensione che è 5 Volt, e  l’uscita 7 a massa.

Abbiamo poi collegato le due entrate (1 e 2) a massa e  l’uscita 3 ad un resistore e a un  led che a sua volta era collegato a massa, si è ottenuto che il led non si illuminava confermando la teoria dell’enunciato.

Successivamente abbiamo collegato l’entrata 2 alla tensione mentre l’entrata 1 rimaneva a massa, ottenendo così che il led si accendeva come previsto dall’enunciato.

Dopodichè si è eseguito il procedimento opposto, ovvero l’entrata 1 era collegata alla tensione e l’entrata 2 a massa, si otteneva che il led si accendeva comunque.

Infine abbiamo collegato entrambe le entrate alla tensione, quindi entrambe a livello logico 1, e il led si è acceso anche in questo caso.

Dopodichè abbiamo stilato la seguente tabella:



A(1)

B(2)

Y(3)

0

0

0

0

1

1

1

0

1

1

1

1















La prova è stata eseguita per  le altre tre porte logiche OR





A(4)

B(5)

Y(6)

0

0

0

0

1

1

1

0

1

1

1

1















A(10)

B(9)

Y(8)

0

0

0

0

1

1

1

0

1

1

1

1













A(13)

B(12)

Y(11)

0

0

0

0

1

1

1

0

1

1

1

1













Porta logica NOT



Obiettivo: collaudare il circuito integrato 74LS04 costituito da 6 porte NOT.

Enunciato: l’uscita si trova a livello logico opposto e contrario di quello dell’entrata. L’ enunciato è riassunto nella tabella di verità teorica:

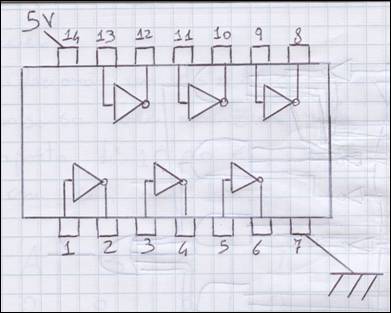

                                   -Per eseguire la prova abbiamo tenuto conto del seguente schema:



A

Y

0

1

1

0







Svolgimento della prova:

Per cerificare il funzionamento dell’integrato di tipo 74LS04 abbiamo collegato l’uscita 14 alla tensione che è 5 Volt e l’uscita 7 a massa.

Seguendo la tabella di verità abbiamo in seguito collegato l’entrata 1 a massa e l’uscita 2 ad un resistore e al led collegato anch’esso a massa , e si è notato che il led si accendeva.

Poi abbiamo collegato l’entrata alla tensione e si notato è che il led non si accendeva, proprio come previsto.

Le prove sono state eseguite anche per le altre 5 porte NOT e i risultati sono elencati nelle seguenti tabelle:







A(1)

Y(2)

0

1

1

0



A(3)

Y(4)

0

1

1

0



A(5)

Y(6)

0

1

1

0



A(9)

Y(8)

0

1

1

0



A(11)

Y(10)

0

1

1

0



A(13)

Y(12)

0

1

1

0



Osservazioni finali:  Alla conclusione di queste prove si è constatato che  i due enunciati sono stati soddisfatti, nonostante vi siano gli errori dovuti alla tolleranza degli strumenti e agli errori dovuti all’errore umano.
