Porte logiche
Verificare

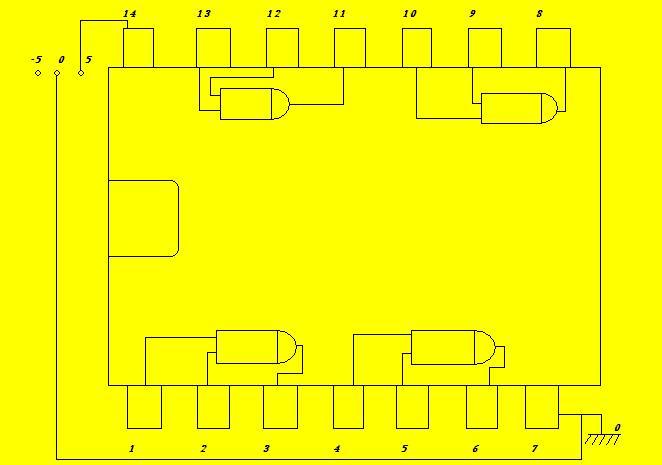

sperimentalmente le 4 porte AND all’interno dell’integrato 74ch08.
Questa prova consisteva , data una porta logica “and”, verificare se tutte le condizioni che abbiamo posto sono vere.
Prima di tutto ci è stato dato un integrato, con precisione il 74ch08.
Bisogna dire che una porta logica è un circuito elettrico in grado di realizzare una espressione logica.
Subito
dopo ci è stato dato un integrato nel quale una volta montato nella vasetta,
abbiamo cercato di porre quattro situazioni.
Di
norma per vedere se la prova è riuscita, dobbiamo avere uno strumento adatto
nella misurazione, ma questa volta ci siamo presi la libertà di applicare al
circuito un diodo luminoso, composto
principalmente da un catodo, un anodo, ed un piccolo led, che si accende quando
passa corrente.

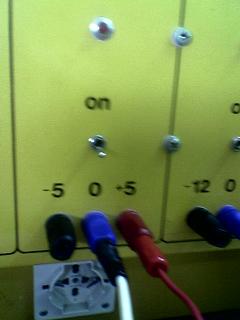

Prima di porre le condizioni abbiamo fissato l’ alimentatore a +5V

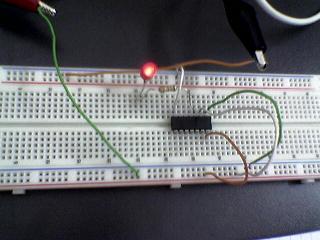

Montato il circuito, con il led, abbiamo provato prima le quattro condizioni, e di seguito fatto una tabella di verità. Per la prima condizione abbiamo trovato:
|
1 |
2 |
3 |
|
A |
B |
Y |
|
0 |
0 |
0 |
|
0 |
1 |
0 |
|
1 |
0 |
0 |
|
1 |
1 |
1 |
Quando Y è al livello logico 1 vuol dire che la condizione che abbiamo posto è vera.
La seconda condizione era:
|
4 |
5 |
6 |
|
A |
B |
Y |
|
0 |
0 |
0 |
|
0 |
1 |
0 |
|
1 |
0 |
0 |
|
1 |
1 |
1 |
La terza condizione era:
|
10 |
9 |
8 |
|
A |
B |
Y |
|
0 |
0 |
0 |
|
0 |
1 |
0 |
|
1 |
0 |
0 |
|
1 |
1 |
1 |
La quarta condizione era:
|
13 |
12 |
11 |
|
A |
B |
Y |
|
0 |
0 |
0 |
|
0 |
1 |
0 |
|
1 |
0 |
0 |
|
1 |
1 |
1 |
Infine abbiamo notato che tutte le condizioni si sono verificate perché il led si è acceso.
Osservazioni:
· Prima di verificare se la condizione si era verificata, abbiamo applicato nel circuito un resistore, questo ha ridotto la corrente che viene immessa nel diodo facendo in modo che non si fulminasse.
DONATO FAGGIANO 3A° INF
