Relazione numero 2

Verificare sperimentalmente le 4 porte AND dell’ integrato 78HC08.

Prima di iniziare a parlare di come abbiamo svolto la verifica delle 4 porte AND , diamo alcune definizioni di cosa siano le Porte logiche, il Livello logico 1, e la tabella di verità.

· PORTA LOGICA : si dice porta logica un circuito elettrico in

grado di realizzare una espressione logica.

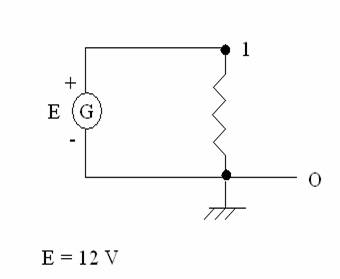

· LIVELLO LOGICO 1: Il livello logico 1 vuol dire che la condizione che noi abbiamo posto è vera. In un circuito elettrico il livello logico (1) coincide con la tensione di alimentazione.

· TABELLA DI VERITA: La tabella di verità rappresenta tutte le combinazioni di tutti gli ingressi, e il valore che assumono tutti gli ingressi.

A	B	Y
0	0	0
0	1	0
1	0	0
1	1	1

Ora dopo aver dato le definizioni possiamo procedere con la verifica delle 4 porte AND.

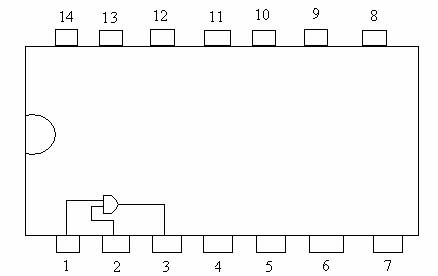

Per prima cosa bisogna posizionare in mezzo alla Bread - Board

l’integrato con la tacca rivolta verso sinistra. L’integrato possiede 14 piedini.

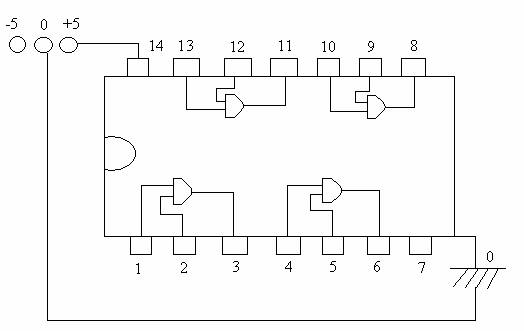

Prima di effettuare la nostra verifica bisogna portare l’integrato a massa (che è un punto del circuito scelto a piacere,al quale si assegna il valore 0) , collegando con un filo il piedino n°7 con 0 dell’ alimentatore; e con un altro filo si collega il piedino n°14 al

+ 5 dell’alimentatore.

Ora verifichiamo tutte e 4 le porte AND tutte le possibili combinazioni.

1° porta AND 2° porta AND

1	2	3
0	0	0
0	1	0
1	0	0
1	1	1

4	5	6
0	0	0
0	1	0
1	0	0
1	1	1

3° porta AND 4° porta AND

8	9	10
0	0	0
0	1	0
1	0	0
1	1	1

11	12	13
0	0	0
0	1	0
1	0	0
1	1	1

Siamo riusciti a verificare tutte e 4 le porte AND, solo che nell’ ultima porta avevamo commesso un errore sbagliando il collegamento tra il DIODO e il resistore.

ALUNNO : DANIELE PALUMBO
